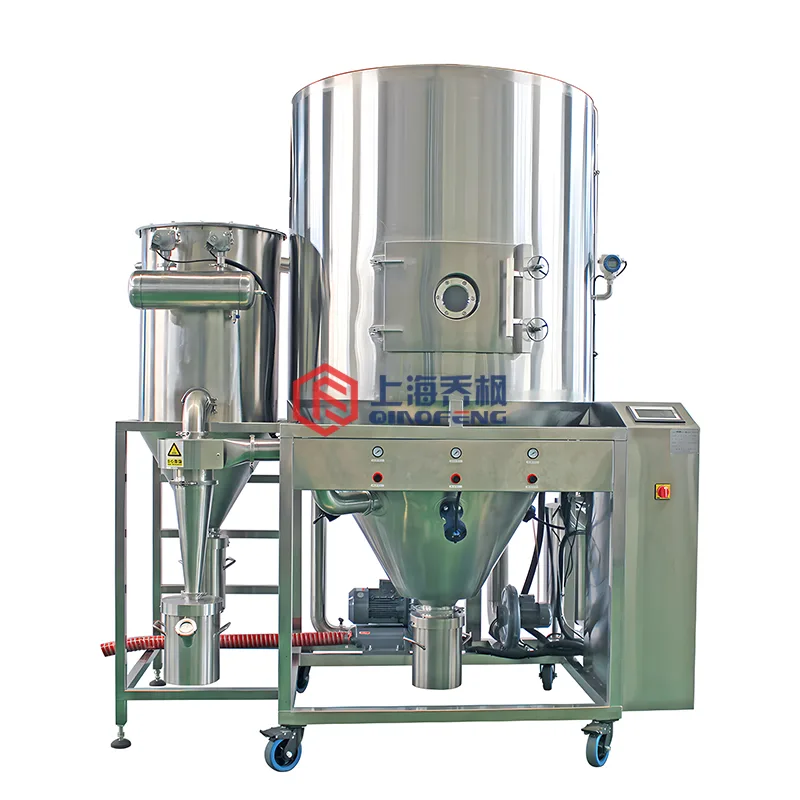

喷雾造粒干燥机 QFN-ZL-10
1.产品概述 造粒喷雾干燥机是上海乔枫自主研发的一套造粒喷雾…
喷雾造粒干燥机 QFN-ZL-10 技术参数
标准型技术规格，支持非标参数定制
| 型号： | QFN-ZL-5 | QFN-ZL-10 | QFN-ZL-15 |
| 水分蒸发量 | 5Kg/h | 10Kg/h | 15Kg/h |
| 样品进料量 | 80ml | 120ml | 150ml |
| 干燥室直径(mm) | ￠800 | ￠1200 | ￠1400 |
| 干燥塔高度（mm） | ￠1000 | ￠1200 | ￠1500 |
| 雾化系统 | 双气送液（QFN-ZL-NZW3VER2018-1A） | ||
| 电控系统 | 乔枫造粒雾化系统专用（QFN-ZL-ES-VER2018-1A） | ||
| 进风温度(摄氏度) | 260℃ | ||
| 电控主要配件标准（包括PLC,模拟量模块，触摸屏）（可选） | ☑维控控制模块（标准） □台达控制模块 □德国西门子控制模块 □其他______________ | ||
| 电控辅助配件选型标准（包括接触器等）（可选） | ☑正泰(标准) □德力西 □施耐德 □其他______________ | ||
| 与物料接触部分（可选） | ☑SUS304(标准) □SUS316 □其他_______________ | ||
| 尾气再利用，节能30%以上（可选） | ☑不装配（标准） □装配 | ||
| 雾化喷嘴（是否采用金刚石镀膜） | ☑SUS304（标准）□SUS316（标准）□ 碳化硅（标准） □金刚石 | ||
| 设备保修 | ☑1年（标准，以上需收取一定的维修费用） □2年 □3年 | ||
| 加热器容量 | 25Kw | 30Kw | 35Kw |
| 送风机[功率（kw）,风量（m³ /min）] | 无 | [0.25,9.5] | [0.25,9.5] |
| 引风机[功率（kw）,风量（m³ /h）] | [1.5，250] | [2.2，300] | [2.2，1410] |
| 压缩机[功率（kw）,风量（L /min）] | [0.58，108] | [1.5，250] | [1.5，250] |
| 电力（装机容量） | 30Kw | 35Kw | 45Kw |
| 保温材料 | 50mm玻璃纤维保温棉 | 50mm玻璃纤维保温棉 | 50mm玻璃纤维保温棉 |
| □脉冲布袋除尘器（可选） | 聚四氟覆膜材料 | ||
| 4只 | 12只 | 21只 | |
| 外形尺寸（mm）(L×W×H)（参考） | 1600×1400×1800 | 2200×1600×2200 | 2600×1200×2500 |
| 安装重量（参考） | 500Kg | 1000Kg | 1500Kg |
| 动力电源 | 380V/-3￠ （可根据不同国家标准定制相关电压） | ||
| 注1: 水分蒸发量以进风温度250℃,2: 如需更大蒸发量的设备,请在线询价或致电本公司 | |||
关于 喷雾造粒干燥机 QFN-ZL-10
1.产品概述
造粒喷雾干燥机是上海乔枫自主研发的一套造粒喷雾干燥机的。QFN-ZL系列造粒喷雾干燥机（乔枫）专门的双气送液造粒喷头，国内一大创新，直接将均匀的球形雾滴通过均匀的热量变成颗粒。
可适应实验和小规模生产使用，颗粒球精度好，颗粒均匀。因为该设备体积小，普通实验室就可以装下。核心配件均采用进口设备，其他配件均为国内厂家生产，保证产品的稳定性和安全性。
2、产品特点
- 雾化头，乔枫双气送液造粒喷头
- 雾化方式：自下而上，增加雾滴空中停留的时间
- 粒径范围为5微米到250微米，造粒粒径可调
- 内圈和外圈的气流调节，可得到满意的粒径要求。
- 塔内盖帽设计，更有效的截留目标颗粒。
喷雾造粒干燥机 QFN-ZL-10 设计亮点
六大核心优势，打造行业领先的喷雾干燥解决方案
高效节能设计
优化的热风循环系统，热能利用率达90%以上，综合能耗降低25-35%，大幅节约运行成本。
PLC全自动控制
西门子/三菱PLC + 7寸/10寸触摸屏，一键启停，实时监控温度、压力、流量等关键参数。
316L不锈钢材质
主塔体、管道、分离器全系采用316L医用级不锈钢，耐腐蚀、耐高温、符合GMP洁净标准。
模块化结构设计
标准化模块组合，拆装便捷、清洗方便、维护成本低，可根据产能需求灵活扩展。
低温密闭工艺
闭式循环氮气保护系统，适合热敏性、易氧化物料，成品活性保留率≥95%。
余热回收技术
排出废气余热回收再利用，降低能耗的同时减小环境热污染，符合绿色制造标准。
从咨询到投产，全程无忧
源头工厂直供 · 全国上门服务 · 一站式交钥匙工程
需求沟通
工程师1对1在线沟通，详细了解物料特性、产能要求和厂房条件
方案定制
出具3D设备布局图、全套技术方案书、详细报价单，最快24小时出稿
生产发货
45-60天严格生产周期，整机出厂逐项检验，全国专业物流安全配送
安装投产
工程师上门安装调试、操作培训，质保1年，终身技术支持
